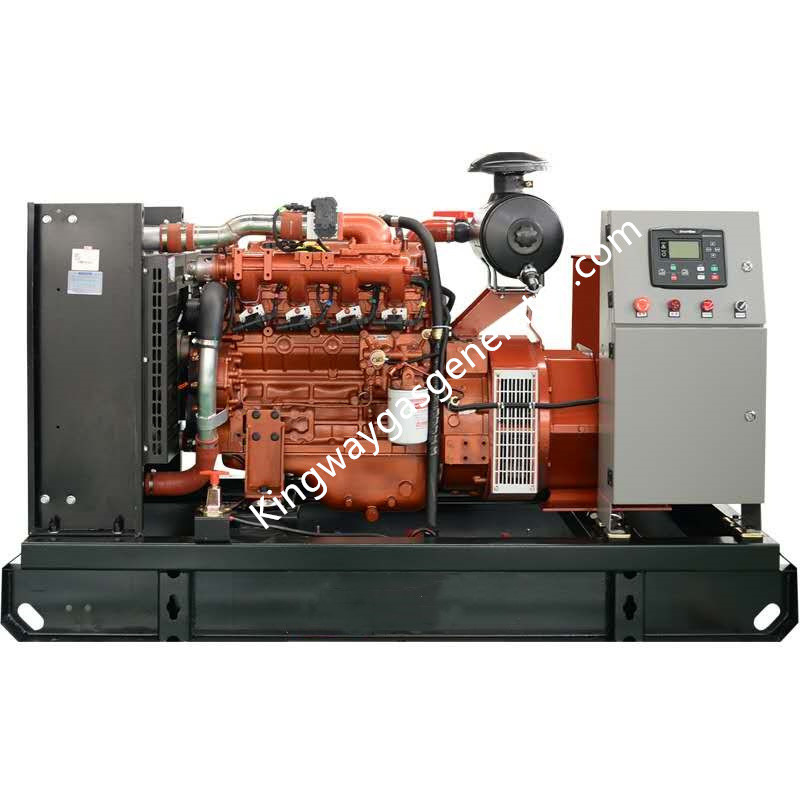

Elektryczny generator gazu ziemnego o niskim zużyciu turbiny 1 MW / 1000 kW

Fabryka produkuje generatory zasilane propanem 1MW / 1000kw Niskie zużycie turbinowe elektryczne generatory gazu ziemnego

Silnik gazowy, generator gazu, rozwiązanie zasilania gazem, system generatora gazu

Gaz ziemny (LNG,CNG), biogaz i LPG

Znajduje się w Shandong

Cummins i Kingway Power, podwójna gwarancja

13 patent R&D generatora gazu i silnika gazowego

zadowolonych 25 krajów na świecie.(skontaktuj się z nami, aby uzyskać szczegółowe informacje)

Autoryzowany dostawca Sinopec, wiodąca grupa ropy i gazu na świecie.

Wymagania dotyczące paliwa gazowego
W celu zapewnienia niezawodnej i stabilnej pracy agregatu, wymagania dotyczące jakości gazu ziemnego są następujące:
——Gaz ziemny powinien być odwodniony bez wody, ropy naftowej i czystego oleju
—— Ciśnienie gazu ziemnego 100 ~ 400 kPa;
—— Temperatura gazu ziemnego -20 ~ 40 ℃;
—— Całkowita zawartość siarki poniżej 200 mg/m3.
Uwaga: Objętość gazu jest w standardowych warunkach przy atmosferze 100 kPa, temperaturze otoczenia 20 ℃, wilgotności względnej 30%.

Wymagania dotyczące wody chłodzącej
Zmiękczenie wody jest wymagane przez system cyrkulacji silnika o wysokiej i niskiej temperaturze.Woda chłodząca powinna być lekko alkaliczną czystą wodą bez żadnych związków żrących, takich jak chlorki, siarczany lub kwasy itp.

Wymagania dotyczące smaru

Silnik wyposażony jest w kompletny układ smarowania o zużyciu oleju ≤0,3g/kW·h.Model smaru: Mobil Pegasus 705 lub 15W40CD.

Wymagania dotyczące środowiska

agregat prądotwórczy może pracować stabilnie, niezawodnie, nieprzerwanie w następujących warunkach: temperatura otoczenia między -40℃~+40℃,wilgotność względna<90%,wysokość poziomu morza ≤2000m.Generator może generować moc znamionową w standardowych warunkach środowiskowych: ciśnienie atmosferyczne 100kPa, temperatura otoczenia25℃, wilgotność względna powietrza 30%.

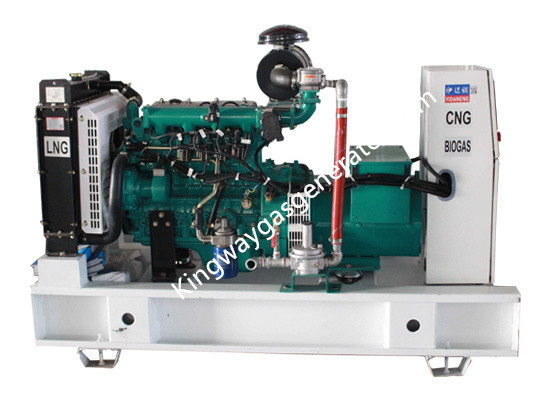

Generatory gazu 1MW/1000kw Połączone systemy ciepłownicze i elektroenergetyczne

System kontroli prędkości

Przyjęcie amerykańskiego systemu sterowania WOODWARD EGS, po specjalnej kontroli stosunku powietrza i gazu (gęstość gazu i mieszanki powietrza) z zaworem Tecjetpoprzez analizę i obliczenia parametrów wlotu gazu i powietrza oraz parametrów pracy silnika, może osiągnąć wysoki stosunek powietrza do gazu, realizować rozrzedzone spalanie, rozwiązywać zjawiska cofania się płomienia i piaskowania występujące w zwykłym silniku o składzie zewnętrznym oraz podnosić parametry ekonomiczne silnika.

System sterowania EGS to inteligentny komputerowy system kontroli gazu o wysokiej dokładności.Zgodnie z analizą i obliczeniami, EGS wskazuje działanie zaworu sterującego gazem Tecjet i osiąga precyzyjną kontrolę stosunku powietrza i gazu.

Przyjęcie jednopunktowego wtrysku oraz technologii obiegu zamkniętego powietrza i gazu, poprzez siłownik WOODWARD-ProAct, kontroluje strumień zmieszanego gazu;sprawiają, że praca silnika jest stabilna i niezawodna.

Sytem zapłonu

System zapłonowy zawiera cyfrowy moduł zapłonowy, cewkę wysokociśnieniową, przewód wysokociśnieniowy i świecę zapłonową, a wszystkie należą do znanych importowanych produktów.Wysokoenergetyczny inteligentny moduł zapłonowy z Niemiec MOTORTECH MIC500 został zastosowany w tym zapłonie silnika.

Energia zapłonu jest podzielona na trzy poziomy, które można regulować w oparciu o skład gazu, aby uzyskać optymalny stan zapłonu.System zapłonu posiada automat funkcja wykrywania i alarmu dla samooceny.Gdy świeca zapłonowa nie może się zapalić lub dochodzi do zwarcia lub luźnego połączenia, system wykrywa na czas i alarmuje od razu w celu utrzymania agregatu prądotwórczego.

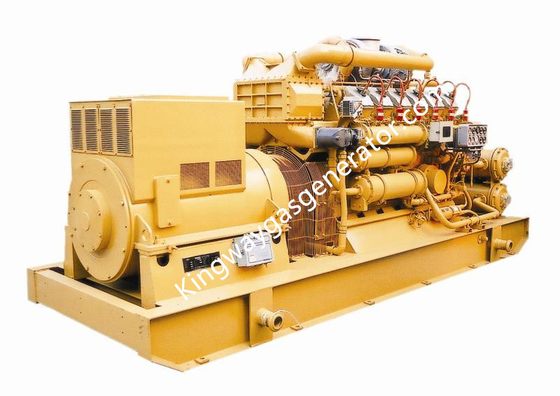

1MW / 1000kw Turbinowy elektryczny generator gazu ziemnego o niskim zużyciu

Wlot gazu i układ wydechowy

Ma zastosowanie do wejścia niskiego ciśnienia. Generator przyjmuje mieszankę zewnętrzną przed technologią turbosprężarki.Ciśnienie gazu może wynosić tylko więcej niż 7Kpa, aby zapewnić szerokie zastosowanie agregatu prądotwórczego.

Stabilny i wydajny system wprowadzania gazu, aby zapewnić bardziej efektywne wytwarzanie energii.System wprowadzania gazu przyjmuje wysokowydajny filtr powietrza, turbosprężarkę o wysokim przepływie, intercooler o okrągłym przekroju.Efektywność emisji ciepła przez chłodnicę międzystopniową z okrągłymi rurami jest o 20% wyższa niż w przypadku zwykłego intercoolera, który może zaspokoić wymagania dotyczące chłodzenia przepływu powietrza.

Skuteczna ochrona układu wydechowego przed promieniowaniem cieplnym i ukrytym niebezpieczeństwem.Ze względu na wysoką temperaturę spalin na rurę wydechową i powierzchnię turbosprężarki nałożona jest specjalna warstwa termoizolacyjna.Element rozprężny jest zainstalowany na wylocie spalin, aby zmniejszyć wskaźnik błędów i zapobiec uwalnianiu ciepła z budynku generatora.

System smarowania

Metoda smarowania to smarowanie ciśnieniowe i rozbryzgowe, ciśnienie w głównej rurze olejowej wynosi od 500 do 800KPa. Pompa olejowa jest typu zewnętrznego, co jest wygodne w konserwacji, a także wyposażona jest w ręczną pompę olejową i elektryczną pompę wstępnego smarowania.Chłodnica oleju i urządzenie alarmowe i wyłączające niskiego ciśnienia oleju są zainstalowane w celu ochrony pracy agregatu.

Układ alternatora

10Zestaw generatora biogazu 00GF-NK przyjmuje bezszczotkowy alternator wzbudzenia; pod nadzorem firmy Siemens o napięciu znamionowym 400V i pojemności znamionowej 1250kVA(1000kW), aby zapewnić możliwość pracy agregatu prądotwórczego przy długim i stabilnym obciążeniu.

1MW / 1000kw Turbinowy elektryczny generator gazu ziemnego o niskim zużyciu

System chłodzenia

1000kW Generator gazu przyjmuje grzejnik płaski z zamkniętym obiegiem.Grzejnik ten charakteryzuje się niskim zużyciem i wysoką wydajnością.Jak pokazano na powyższym zdjęciu, ten płaski grzejnik jest wyposażony w 10 wentylatorów i niezależnych silników i składa się z układu sterowania, urządzenia napędowego silnika, wentylatora elektrycznego, chłodnicy i podstawy.Ten system sterowania posiada funkcję automatycznego uruchamiania i zatrzymywania dmuchawy powietrza.
