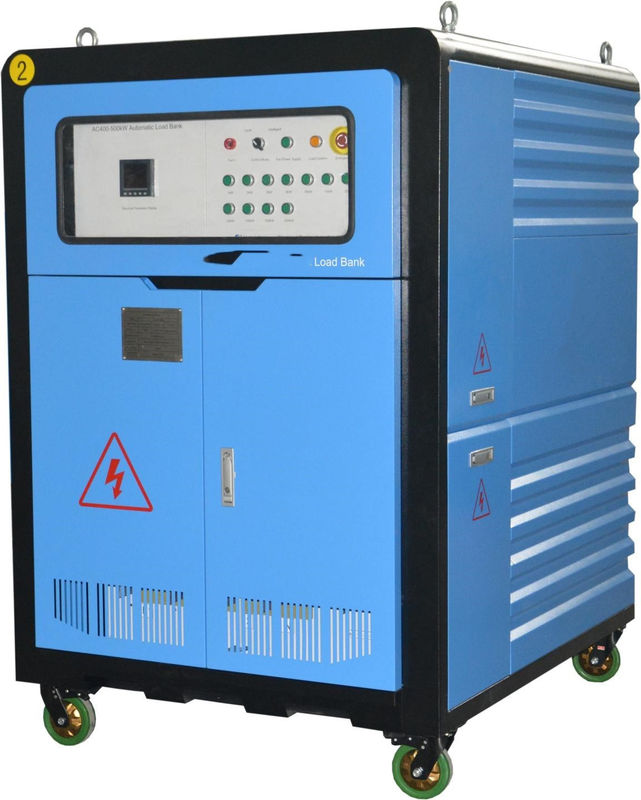

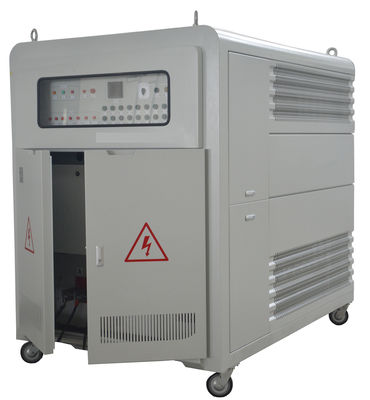

600KW Władza rezystywny bank obciążenia do testowania generatorów

Model

KL600

Dokładność wyświetlania

Poziom 0.5

Siła sterowania

Pojemność zewnętrzna 380VAC 3 fazy 4 przewodu 50Hz

Połączenie drutowe

Wprowadzenie do banku obciążenia - pręt (złącze gwiazdkowe "Y") Wprowadzenie mocy sterowania - blok końcowy

Interfejs komunikacji

Odpowiedź:

Izolacja

F

Sposób pracy

Ciągła praca

Chłodzenie

Wymuszone powietrze, poziome wchłanianie powietrza i chłodzenie wydechowe w górę

Transporty

Z wzruszającymi oczami i kółkami kołowymi

Kolor

Zgodnie z wymaganiami klienta lub według naszego projektu

Wymiary

1610*1250*1600mm L×W×H

Waga

800 KGS

Temperatura otoczenia

-10°C~+50°C

Względna wilgotność

≤ 95%

Wysokość

≤ 2500 m

Ciśnienie atmosferyczne

86 ~ 106 kPa

Kontaktor

Schneider

Środki zabezpieczające

MIRO

PLC

Siemens

Przycisk oświetlenia

ABB

Relaj

OMRON

Rezystor stopu

Kingway

Oprogramowanie do przetwarzania danych

Kingway

1) 3 wielofunkcyjny licznik wielofunkcyjny LED może wyświetlać napięcie i prąd w czasie rzeczywistym trzech faz i każdej fazy, mocy oporowej, współczynnika mocy, mocy widocznej, częstotliwości i czasu pracy zestawu generatora.

2) Użytkownik może ustawić moc, a następnie nacisnąć przycisk głównego obciążenia.

3) Tryb sterowania: użytkownik może wybrać sterowanie lokalne lub inteligentne (poprzez PC)

4) Interlock trybu sterowania: istnieje przełącznik w panelu sterowania do wyboru trybu sterowania, inny tryb sterowania jest nieważny, jeśli użytkownik wybiera jeden tryb sterowania.

1) Macie przycisk awaryjnego zatrzymania.

2) W przypadku przeciążenia, przegrzania, zwarcia, bank obciążenia automatycznie usunie obciążenie i wyłączy alarm.

3) Ochrona wentylatora: nie można było załadować banku obciążenia przed włączeniem wentylatora.

4) Wydawać sygnał alarmowy, gdy którykolwiek wentylator jest nieprawidłowy lub ma niewystarczającą objętość powietrza itp.

5) Przycisk zabezpieczający: istnieją przyciski zabezpieczające, które można wyłączyć w przypadku fałszywego alarmu lub w przypadku specjalnych wymagań.

1) Automatyczne obciążenie: Użytkownik może ustawić kilka okresów mocy i czasu trwania i kolejno 0%→25%→50%→75%→100% lub 110%, a następnie →75%→50%→25%→0%.

2) Można wykonywać równoległe badania dla kilku jednostek.

3) Dane można zapisywać, można wyświetlać dane w czasie rzeczywistym i dane historii.

4) wykresy i wykresy mogą być eksportowane w formacie JPG podczas testowania danych eksportowanych w formacie Excel i Word, a wszystkie mogą być drukowane.

Opis symbolu licznika: podczas procesu ładowania maszyna może wyświetlać parametry w czasie rzeczywistym za pomocą instrumentów pomiarowych.

Wyświetlacz przyrządu obszar obsługi, schemat kluczowy jest następujący: Instrument ma górne, środkowe i dolne trzy okna wyświetlania, każda wartość i symbol jednostki tworzą dane.górne okno pokazuje 100.0V, czyli napięcie fazy A wynosi 100V.

F1, F2 i na dole, można przełączyć trzy okna i parametry wyświetlacza recyklingu.
Angielskie symbole oznaczające:
V: symbol napięcia fazowego; Jednostka: V i w połączeniu z K, M do kV MeV;
V LL: dwa symbole oznaczają napięcie w linii; Jednostka: V i w połączeniu z K, M do kV MV;
A: Symbol prądu; Jednostka: A i w połączeniu z K, M do kA, MA;
W: symbol mocy czynnej; Jednostka: W, w połączeniu z K, M do kW, MW;
Var: symbol mocy reakcyjnej; jednostka: Var i w połączeniu z K, M do kvar, Mvar;
VA: Symbol mocy widocznej; Jednostka: VA i K, M kombinacja kVA, MVA;
Hz: symbol częstotliwości; jednostka: Hertz;
PF: symbol współczynnika mocy;
E: symbole energii; Jednostka: Ep (moc aktywna) kWh, Eq (energia reaktywna) kVAh, Es (moc widoczna) kVA;
3P3L: trzyfazowe trzyprzewodowe dwa elementy;
3V3A: trzyfazowe trzyprzewodowe trzy elementy;
3P4L: trójfazowy czterodrukowy;
