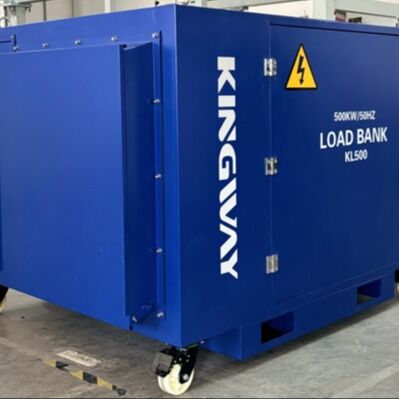

Przenośny rezystywny bank obciążenia o wysokiej precyzji

1. Definicja

2. Zasada działania

• Typ rezystancyjny (najczęściej): Prąd elektryczny przepływa przez rezystory mocy i przekształca energię w ciepło poprzez efekt Joule'a, chłodzone wymuszonym chłodzeniem powietrzem lub wodą;Współczynnik mocy = 1,0.
• Typ indukcyjny: Cewki indukcyjne zużywają moc bierną do symulacji obciążeń silnika i transformatoraopóźniony współczynnik mocy.
• Typ pojemnościowy: Kondensatory zapewniają pojemnościową moc bierną na potrzeby kompensacji mocy i symulacji filtrowaniaWiodący współczynnik mocy.
• Połączony typ RLC: Zintegrowane obciążenia rezystancyjne, indukcyjne i pojemnościoweregulowany współczynnik mocy (0,1–1,0)do symulacji złożonych warunków pracy.

3. Główna struktura

• Elementy obciążenia: moduły rezystorów / cewek / kondensatorów
• System sterowania: Sterowanie ręczne / PLC / zdalne, stopniowa i ciągła regulacja obciążenia
• Przyrządy pomiarowe: Monitorowanie napięcia, prądu, częstotliwości, mocy, współczynnika mocy i temperatury
• Układ chłodzenia: Wymuszone chłodzenie powietrzem (typ przenośny) / chłodzenie wodą (wysoka moc i długi czas pracy)
• Funkcje zabezpieczające: przetężenie, nadmierna temperatura, utrata fazy, zwarcie i zatrzymanie awaryjne

4. Klasyfikacja

• Według charakterystyki obciążenia: rezystancyjne, indukcyjne, pojemnościowe, połączone RLC
• Według poziomu napięcia: niskie napięcie (400 V/690 V), średnie i wysokie napięcie (3 kV/6 kV/10 kV)
• Instalacja: Przenośna / montowana na przyczepie, montowana na płozach / typu stałego
• Według funkcji: typ AC, typ DC, typ symulacji harmonicznych, inteligentny typ programowalny

5. Główne zastosowania

1. Testowanie generatora EDG/MTG
   Test przejściowy przy pełnym obciążeniu i obciążeniu krokowym; sprawdzić odpowiedź na stany przejściowe częstotliwości i napięcia; długoterminowy test wytrzymałości przy pełnym obciążeniu pod kątem wzrostu temperatury, zużycia paliwa i kalibracji ustawień zabezpieczeń; test połączenia równoległego i podziału obciążenia.
2. Test UPS i falownika
   Test przełączania mocy, czasu trwania podtrzymania, obciążalności i tłumienia harmonicznych.
3. Test baterii i magazynowania energii
   Test pojemności, pomiar krzywej rozładowania, analiza rezystancji wewnętrznej i weryfikacja zabezpieczeń BMS.
4. Zastosowanie na morzu i przeciwwybuchowe
5. Bank obciążenia przeciwwybuchowy zEx'e, strefa 2, IIA T3, IP65do regularnej konserwacji ładunku EDG/MTG montowanego na płozach zewnętrznych, unikając osadzania się węgla i zamoczenia cylindra spowodowanego pracą bez obciążenia lub z niewielkim obciążeniem.
6. Nowy przemysł energetyczny
   Rozpraszanie energii dla falownika wiatrowego i fotowoltaicznego, test adaptacji sieci.

6. Kluczowe parametry techniczne

7.Podsumowanie
