Pompy wysokiego ciśnienia wysokoprężne z napędem napędowym z ramą DNV

The Kingway ATEX Zone 2 Explosion Proof High Pressure Diesel Sea Water Plunger Pump is a purpose-engineered hydrostatic pumping system designed for hazardous area applications across offshore and onshore oil and gas environments. Certyfikowane zgodnie z dyrektywą ATEX 2014/34/UE jako urządzenia grupy II kategorii 3G przeznaczone do lokalizacji klasyfikowanych w strefie 2 IIB T3 Gc,ta pompa tłoka trójkątna napędzana silnikiem napędowym dostarcza do 70 MPa ciśnienia rozładowania przy przepływie 19Połączenie wysokiego ciśnienia i dużego przepływu sprawia, że urządzenie jest odpowiednie do wysokoprężnego strumienia wody, badań hydrostatycznych rurociągu,mycie pokładu platformy i sprzętu, oraz operacje odpompowania studni interwencyjnych w obszarach, w których alternatywy napędzane energią elektryczną stwarzają niedopuszczalne ryzyko zapłonu.

W przeciwieństwie do elektromotorów, które wymagają certyfikowanych silników odpornych na wybuchy, specjalistyczne napędy o zmiennej częstotliwości znajdujące się w komory pod ciśnieniem,i skomplikowane przewody kablowe dla obszarów niebezpiecznych, konfiguracja silnika wysokoprężnego z napędem bezpośrednim całkowicie eliminuje wszelkie potencjalne źródła zapłonu elektrycznego z strefy niebezpiecznej.Perkins 1104D-44T czterocylindrowy turbosprężający silnik diesla przemysłowego łączy się bezpośrednio z wałkiem korbowym pompy za pośrednictwem przemysłowego sprzęgła suchej płyty, zapewniając efektywne przenoszenie mocy mechanicznej bez pośrednich strat energii zwykle związanych z napędami hydraulicznymi pomp lub konfiguracjami elektrycznymi generator-silnik. This mechanical simplicity translates directly to higher operational reliability in remote desert and offshore locations where specialized electrical technicians may not be immediately available for troubleshooting.

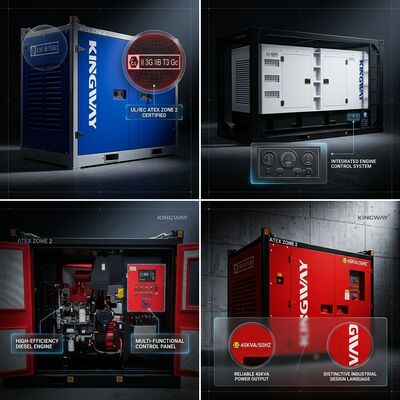

Kompletny zespół pomp jest zamontowany w ramie podnoszącej certyfikowanej przez DNV 2.7-1 zintegrowanej z dźwiękoodtępioną, odporną na działanie pogody komorą podłogową o klasyfikacji IP55.Obudowa ta zapewnia ochronę przed przenikaniem pyłu i niskociśnieniowymi strumieniami wody z dowolnego kierunku, zapewniając niezawodną pracę podczas procedury mycia pokładu platformy lub w środowiskach pustynnych charakteryzujących się drobnym piaskiem krzemianowym w powietrzu.Wielowarstwowa izolacja akustyczna z pianką przeciwpożarową obniża poziom hałasu w wolnym polu pracy do poniżej 75 dBA na siedmiu metrach, spełniające coraz surowsze przepisy dotyczące narażenia na hałas w pracy stosowane w instalacjach na morzu w regionach Morza Północnego, Zatoki Meksykańskiej i Bliskiego Wschodu.

• Zestaw pomp z certyfikatem strefy ATEX 2:Pełna zgodność z dyrektywą 2014/34/UE, serią norm dotyczących atmosfery wybuchowej EN 60079 oraz normą EN 1834 dla silników spalinowych.Cały zestaw pomp jest certyfikowany jako pojedyncza jednostka grupy II kategorii 3G (strefa 2 IIB T3 Gc), zapewniając operatorom jeden skonsolidowany dokument zgodności, zamiast wymagać zarządzania oddzielnymi certyfikacjami dla podsystemów silnika, pompy, przyrządów i podsystemów pomocniczych.
• 70 MPa - zdolność ultrawysokiego ciśnienia:Pompa trójkątna z tłokami, zapewniająca ciągłe ciśnienie rozładowania 70 MPa, wystarczające do badań hydrostatycznych zestawów BOP, zespołów głowic odwiertów, kolektorów choke i kill,i przepływów produkcyjnych o wartości nominalnej 15Ciśnienie robocze w zakresie 1000 PSI zgodnie z wymogami badania API 6A i API 16A.Konfiguracja triplex z trzema tłokami fazowanymi w odstępach 120 stopni zapewnia wyjątkowo płynne dostarczanie ciśnienia przy minimalnym pulsowaniu rozładowania.
• Silnik Diesla Perkins 1104D-44T:Czterocylindrowy silnik przemysłowy z turbosprężarką i chłodzeniem wtórnym o mocy 96 kW przy 2200 obrotów na minutę, w pełni zgodny z normami emisji UE IIIA.Mechaniczny system paliwa z bezpośrednim wtryskiem wymaga zerowej mocy elektrycznej do działania, umożliwiając prawdziwe uruchomienie w miejscu odległym bez żadnej infrastruktury elektrycznej.
• DNV 2.7-1 Ramy dźwigni morskich:Certyfikowana stalowa ramka podnosząca zintegrowana z podstawową konstrukcją ślizgu umożliwiającą bezpieczne podnoszenie w jednym punkcie za pomocą żurawia na podłożu platformy lub statku.Cztery certyfikowane oczami podkładki są umieszczone i rozmiar dla doskonale poziomny podnoszenia z pełnym paliwem i zbiorników płynu, co eliminuje czasochłonną potrzebę obliczeń kąta obróbki podczas operacji wiertniczych.
• IP55 Odporna na warunki pogodowe obudowa tłumiąca dźwięk:Całkowicie zamknięte baldachim zbudowane z podwójnej skórki galwanizowanych paneli stalowych i ognioodpornej pianki izolacyjnej akustycznej.Ocena IP55 certyfikuje ochronę przed szkodliwymi osadami pyłu i strumieniami wody niskiego ciśnienia z dowolnego kierunkuEmisja hałasu w wolnym polu utrzymywana jest na poziomie lub poniżej 75 dBA na odległości siedmiu metrów podczas pracy z pełnym obciążeniem.
• Zdolność samoprzygotowania wody morskiej:Zintegrowany system podgrzewania pod kątem próżni zapewniający trzy metry zdolności podnoszenia wysysającego,umożliwiające bezpośrednie wchłanianie wody morskiej z podpokładowych połączeń klatki piersiowej bez konieczności oddzielnego napędzanego elektrycznie pompy wzmacniającejJest to szczególnie cenne na platformach morskich i platformy wiertnicze, gdzie podpokładowe zaopatrzenie w wodę morską jest jedynym dostępnym źródłem wody.
• Dwuetapowy system filtracji wejściowej:Pierwszorzędowe grube przesiewujące z dwumilimetrową przysłoną, po którym następuje wtórny cienkie dupleks filtr o nominalnej wartości dwustu mikronów.Ta dwuetapowa filtracja chroni ceramiczne tłoki i uszczelki opakowaniowe pod wysokim ciśnieniem przed ścierającymi się cząstkami morskimi i zawieszonymi ciałami stałymi, znacząco przedłużając żywotność fok w surowej wodzie morskiej.

Ten wysokiego ciśnienia zestaw pomp wysokoprężnych jest zaprojektowany do różnorodnych operacji w niebezpiecznych obszarach w górnym łańcuchu wartości ropy i gazu.funkcjonuje jako główna jednostka wysokiego ciśnienia do czyszczenia pokładu, oczyszczanie zbiornika procesowego i czyszczenie wiązki rur wymiennika ciepła podczas planowanych przerw w obsłudze i działań odwracalnych.Możliwość ciśnienia 70 MPa w pełni obsługuje badania ciśnienia hydrostatycznego węży sterujących BOP, linii choke and kill, zespołów drzew bożonarodzeniowych i linii przepływowych produkcyjnych zgodnie ze standardami testów API.

Podwykonawcy wierceń wykorzystują tę pompę do operacji pompowania odwiertów wymagających wtrysku płynu pod wysokim ciśnieniem, podaży wody do płukania jednostki cementującej,i czyszczenia studni błotowych, w przypadku gdy pompy napędzane energią elektryczną stwarzają niedopuszczalne ryzyko zapłonu w obszarach klasyfikowanych w strefie 2 wokół strefy odwiertów wiertniczych i wstrząsaczy łupkówZespoły budowy i uruchomienia rurociągów wykorzystują wysokonciśnieniowe wyjście do badań hydrostatycznych nowo zainstalowanych sekcji rurociągów, where the self-contained diesel drive configuration eliminates the logistical complexity and cost of running high-voltage temporary power cables along pipeline rights-of-way through undeveloped desert or forest terrain. Gas storage operators employ the pump in salt cavern leaching operations where sustained high-pressure seawater injection is required for solution mining of underground salt formations to create storage cavity volumeW warunkach rafinerii i zakładów petrochemicznych jednostka zapewnia mobilne podciśnienie wody do czyszczenia chemicznego kolumn procesowych, zbiorników reaktorowych,i sieci wymienników ciepła podczas planowanych kampanii konserwacyjnych.

Każdy zestaw pomp poddaje się udokumentowanemu badaniu wydajności fabrycznej, obejmując co najmniej dwugodzinny ciągły bieg przy znamionowym ciśnieniu i przepływie rozładowania, z weryfikacją stabilności ciśnienia w czasie rzeczywistym,wzrost temperatury we wszystkich miejscach łożyska i uszczelnienia, wielopunktowa analiza sygnatury wibracji oraz badania funkcjonalne wszystkich obwodów awaryjnego wyłączenia i bezpiecznego blokowania.5 razy badanie hydrostatyczne ciała ciśnienia roboczego przed końcowym montażem, z indywidualną weryfikacją dopasowania tłoka do uszczelnienia oraz badaniem wycieku zaworu wysysającego i rozładowującego udokumentowanym w stałej dokumentacji zapewniania jakości.Wszystkie części wyposażone w płyn, przeznaczone do obsługi wody morskiej, są wykonane z stali nierdzewnej dupleksu UNS S31803 lub brązu niklowo-aluminiowego w celu zapobiegania korozji galwanicznej w środowisku morskimPrzed wysyłką końcówka płynu pompowego jest płukana i wypełniana biodegradowalnym płynem konserwującym, układ paliwowy silnika jest poddawany obróbce konserwantem długoterminowego przechowywania,i wszystkie zewnętrzne powierzchnie obrobione otrzymują powłokę zapobiegającą korozjiPrzesyłka zawiera kompletną dokumentację: deklaracja zgodności ATEX, certyfikat ramy podnoszącej DNV 2.7-1, EN 10204 typu 3.1 świadectwo badania materiału dla wszystkich elementów ciśnieniowych, szczegółowy raport badania fabrycznego, certyfikat kalibracji manometru ciśnienia, kompleksowe podręczniki obsługi i konserwacji z instrukcjami rozwiązywania problemów,oraz zalecany wykaz części zamiennych na pierwsze dwa lata z numerem zamówieniaKingway zapewnia dwunastomiesięczną lub dwutysięczną gwarancję standardową od daty pierwszego uruchomienia, z opcjonalnym nadzorem uruchomienia, rozszerzoną gwarancją,i certyfikowane szkolenia w zakresie kompetencji operatorów dostępne dla projektów na całym świecie.
